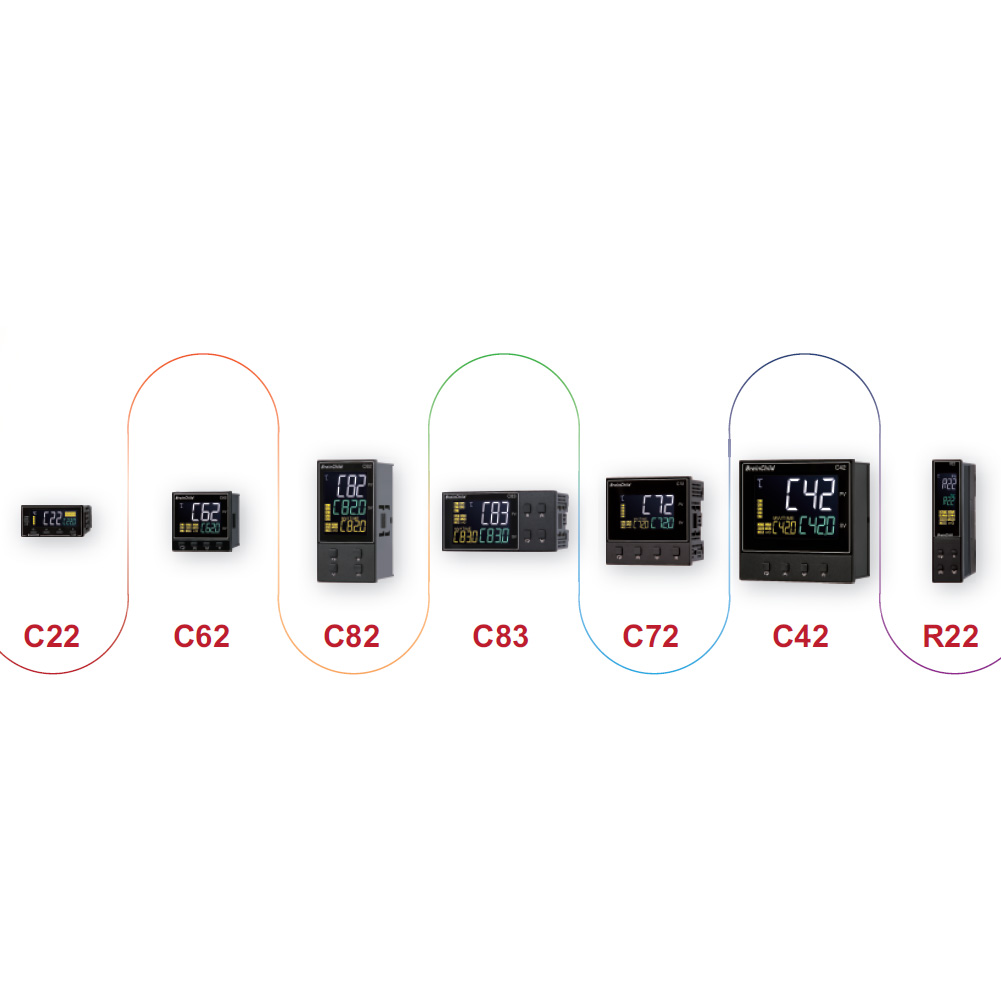

Especificaciones técnicas: Poder Fuente de alimentación 90 a 250 VCA, 47–63 Hz; 11 a 40 VDC / 20 a 28 VAC, 47–63 Hz El consumo de energía 10VA, 5W máximo Entrada de señal Tipo Termopar (J, K, T, E, B, R, S, N, L, U, P, C, D), RTD (PT100 (DIN), PT100 (JIS)), Corriente (mA), Voltaje (voltios) ) Resolución 18 Bits Tasa de muestreo 5 Veces / Segundo (200msec) Rango Mínimo -2VDC, máximo 12VDC Características de entrada Tipo Distancia Precisión a 25 ° C Impedancia de entrada J -120 ° C a 1000 ° C (-184 ° F a 1,832 ° F) ± 2 ° C 2.2 MΩ K -200 ° C a 1370 ° C (-328 ° F a 2498 ° F) ± 2 ° C 2.2 MΩ T -250 ° C a 400 ° C (-418 ° F a 752 ° F) ± 2 ° C 2.2 MΩ E -100 ° C a 900 ° C (-148 ° F a 1652 ° F) ± 2 ° C 2.2 MΩ B 0 ° C a 1820 ° C (32 ° F a 3308 ° F) ± 2 ° C (200 ° C a 1800 ° C) 2.2 MΩ R 0 ° C a 1767 .8 ° C (32 ° F a 3214 ° F) ± 2 ° C 2.2 MΩ S 0 ° C a 1767.8 ° C (32 ° F a 3214 ° F) ± 2 ° C 2.2 MΩ N -250 ° C a 1300 ° C (-418 ° F a 2372 ° F) ± 2 ° C 2.2 MΩ L -200 ° C a 900 ° C (-328 ° F a 1652 ° F) ± 2 ° C 2.2 MΩ U -200 ° C a 600 ° C (-328 ° F a 1112 ° F) ± 2 ° C 2.2 MΩ P 0 ° C a 1395 ° C (32 ° F a 2543 ° F) ± 2 ° C 2.2 MΩ C 0 ° C a 2300 ° C (32 ° F a 4172 ° F) ± 2 ° C 2.2 MΩ D 0 ° C a 2300 ° C (32 ° F a 4172 ° F) ± 2 ° C 2.2 MΩ PT100 (DIN) -200 ° C a 850 ° C (-328 ° F a 1562 ° F) ± 0.4 ° C 1.3KΩ PT100 (JIS) -200 ° C a 600 ° C (-328 ° F a 1112 ° F) ± 0.4 ° C 1.3KΩ mA -3mA a 27mA ± 0.05% 2.5Ω V -1.3V a 11.5V ± 0.05% 1.5MΩ Efecto de la temperatura 1.5µV / ° C para todas las entradas excepto la entrada mA, 3.0µV / ° C para mA Sensor de efecto de resistencia de plomo Termopar: 0.2 µV /; RTD a 3 hilos: 2,6 ° C / Ω de diferencia de resistencia de dos cables RTD a 2 hilos: 2,6 ° C / de la suma de resistencia de dos cables Corriente de agotamiento 200nA Razón de rechazo de modo común (CMRR) 120 dB Razón de rechazo en modo normal (RMN) 55 dB Detección de rotura del sensor Sensor abierto para entradas de termopar y RTD, sensor corto para entrada de RTD, inferior a 1 mA para entrada de 4-20 mA, inferior a 0.25 V para entrada de 1-5 V, no disponible para otras entradas Tiempo de respuesta de rotura del sensor Dentro de 4 segundos para las entradas de termopar y RTD, 0,1 segundos para las entradas de 4-20 mA y 1-5 V Entrada del punto de ajuste remoto C22 C62 C82 C83 C72 C42 R22 Tipo Corriente lineal, voltaje lineal Distancia -3mA a 27mA, -1.3V a 11.5V Exactitud ± 0.05% Opción de punto de ajuste remoto No No Sí Sí Sí Sí No Impedancia de entrada Corriente: 2.5Ω, Voltaje: 1.5MΩ Resolución 18 Bits Tasa de muestreo 1.66 veces / segundo Calificación máxima Máximo de 280 mA para entrada de corriente, máximo de 12 VCC para entrada de voltaje Efecto de la temperatura ± 1.5µV / ° C para la entrada de voltaje, ± 3.0µV / ° C para la entrada de corriente Detección de rotura del sensor Por debajo de 1 mA para entrada de 4-20 mA, por debajo de 0.25 V para entrada de 1-5 V, no disponible para otras entradas Tiempo de respuesta de rotura del sensor 0.1 segundos Entrada de evento C22 C62 C82 C83 C72 C42 R22 N.º de entradas de eventos 1 2 6 6 2 6 2 Lógica baja -10V mínimo, 0.8V máximo. Lógica alta Mínimo 2V, máximo 10V Funciones Consulte el manual del usuario. Entrada CT Tipo CT CT98-1 Exactitud ± 2% de la lectura a escala completa, ± 1 dígito máximo Impedancia de entrada 294Ω Rango de medicion 0 a 50A AC Salida de CT 0 a 5V DC Montaje CT Montaje en pared (tornillo) Tasa de muestreo 1 vez / segundo Salida 1 / Salida 2 Tipo Relé, voltaje pulsado, voltaje lineal y corriente lineal Calificación de relé 2A, 240V AC, 200000 ciclos de vida para carga resistiva Voltaje pulsado Fuente de voltaje 5V, resistencia limitadora de corriente 66Ω Resolución de salida lineal 15 Bits Regulación de salida lineal 0.02% para cambio de carga completa Tiempo de asentamiento de salida lineal. 0.1 segundo (estable al 99.9%) Tensión de ruptura de aislamiento 1000 V AC Efecto de la temperatura ± 0.01% de Span / ° C Capacidad de carga de salida lineal. Corriente lineal: 500Ω máximo, Voltaje lineal: 10KΩ mínimo Alarma Tipo de relevo Forma A Calificación máxima 2A, 240V AC, 200000 ciclos de vida para carga resistiva Funciones de alarma Temporizador de permanencia, Desviación baja, Desviación alta, Banda de desviación baja, Banda de desviación alta, Proceso alta, Proceso bajo Modo de alarma Cierre, Espera, Normal, Cierre / Espera Temporizador de espera 0.1 a 4553.6 minutos Comunicación de datos Interfaz RS-485 Protocolo Modbus RTU (Modo esclavo) Dirección 1 a 247 Tasa de Bauds 2.8 KBPS a 115.2 KBPS Bit de paridad Ninguno, par o impar Parar un poco 1 o 2 bits Longitud de datos 7 u 8 bits Buffer de comunicación 160 bytes Retransmisión analógica Señal de salida 4-20 mA, 0-20 mA, 0 – 10V Resolución 15 Bits Exactitud ± 0.05% de Span ± 0.0025% / ° C Resistencia de carga 0 a 500Ω para la salida de corriente, 10KΩ mínimo para la salida de voltaje Regulación de salida 0.01% para cambio de carga completa Tiempo de ajuste de salida 0.1 segundo (estable a 99.9%) Desglose de aislamiento Mínimo 1000VAC Error de linealidad integral ± 0.005% del lapso Efecto de la temperatura ± 0.0025% de span / ° C Saturación baja 0mA o 0V Saturación alta 22.2mA o 5.55V, 11.1V min Rangos de salida lineal 0 – 22.2mA (0 – 20mA / 4 – 20mA), 0 – 5.55V (0 – 5V, 1 – 5V), 0 – 11.1V (0 – 10V) Interfaz de usuario Teclado 4 teclas Tipo de visualización Pantalla LCD de 4 dígitos No. de pantalla 2 Tamaño de pantalla superior 0.58 ”(15mm) Tamaño de pantalla inferior 0.3 «(7.8mm) Puerto de programación Interfaz Micro USB Función de comunicación de la PC Configuración automática, calibración y actualización de firmware Modo de control Salida 1 Acción inversa (calentamiento) o directa (enfriamiento) Salida 2 Control de enfriamiento PID, banda de P de enfriamiento 50 ~ 300% de PB, banda muerta -36.0 ~ 36.0% de PB ENCENDIDO APAGADO 0.1 – 90.0 (° F) control de histéresis (banda P = 0) P o PD 0 – 100.0% de ajuste de desplazamiento PID Lógica difusa modificada Banda proporcional 0.1 ~ 900.0 ° F, Tiempo integral 0 – 3600 segundos, Tiempo derivado 0 – 360.0 segundos Tiempo del ciclo 0.1 a 90.0 segundos Control manual Calor (MV1) y Cool (MV2) Sintonización automática Arranque en frío y arranque en caliente Modo de fallo Transferencia automática al modo manual mientras el sensor se rompe o AD convertidor dañado Control de rampa 0 a 900.0 ° F / minuto o 0 a 900.0 ° F / hora de rampa Filtro digital Función Primer orden Tiempo constante 0,0.2, 0.5, 1, 2, 5, 10, 20, 30, 60 segundos programables Perfilador Disponibilidad No Nº de segmentos / programa N / A Especificaciones ambientales y físicas Temperatura de funcionamiento -10 ° C a 50 ° C Temperatura de almacenamiento -40 ° C a 60 ° C Humedad 0 a 90% de HR (sin condensación) Altitud 2000 metros máximo Contaminación Grado II Resistencia de aislamiento Mínimo 20MΩ (@ 500V DC) Resistencia dieléctrica 2000 V CA, 50/60 Hz durante 1 minuto resistencia de vibración 10 a 55 Hz, 10m / s2 durante 2 horas Resistencia a los golpes 200 m / s2 (20g) Molduras Policarbonato ignífugo Montaje Panel Dimensiones (W * H * D) (mm) 48 * 48 * 59 Profundidad detrás del panel (mm) 50 Dimensiones recortadas (mm) 45 * 45 Peso (gramos) 160 Normas de aprobación La seguridad UL61010-1, CSA 22.2 No.61010-1-12, EN61010-1 (IEC1010-1), RoHS, ALCANCE Clase protectora IP66 para panel, IP20 para terminales y carcasa, todo uso en interiores EMC EN61326
