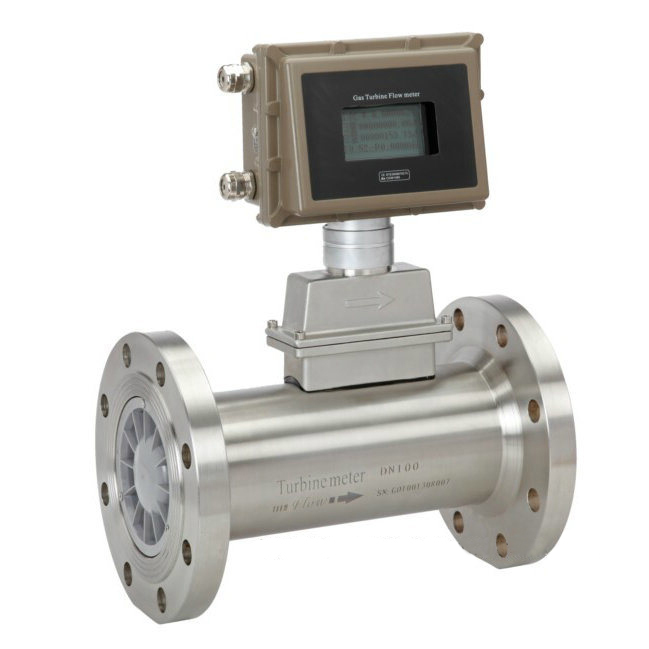

La operación de flujómetro KTFG de turbina para gas está basado en la medición de la velocidad del gas. El gas que fluye es acelerado y acondicionado en una sección de enderezamiento. Unas veletas de enderezamiento preparan el perfil de flujo de gas mediante la eliminación de remolinos no deseados, turbulencias y asimetrías; luego de la preparación, el gas fluye hacia la turbina. Las fuerzas causadas por el fluido (gas) en movimiento causan el giro del rotor. La turbina es montada en el eje principal, con alta precisión y rodamientos de baja fricción. La turbina tiene cuchillas helicoidales que poseen un ángulo conocido relacionado con el flujo de gas. El gas acondicionado y acelerado conduce la turbina a una velocidad angular que es proporcional a la velocidad del gas. El flujómetro de turbina para gas KTFG es ampliamente utilizado para mediciones de gas natural, gas licuado, gas licuado, gas de hidrocarburos ligeros, etc. Característica Instrumento dedicado a mediciones de gas. Instrumento dedicado a sistemas de gas reciclado y petróleo. Alta precisión: ±1.5%, ±1.0% o ±0.75%. Buena repetitividad. Prueba de temperatura, presión y flujo del gas medido; compensación y rastreo automático del fluido; indicación del volumen total bajo estados estandarizados; temperatura en tiempo real; presión, tiempo y fecha, etc. Sensor de temperatura y presión intrínseca, alta confiabilidad y rendimiento, estructura compacta y buena presentación. Bajo consumo de poder, más de 3 años de tiempo de vida para una batería de litio de 3V 10AH. El valor total se mantiene hasta por 10 años luego del apagado. Especificaciones: DN (mm) & tipo de conexión 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 conexión brida 25, 40,50 Conexión tipo rosca Exactitud ±1.5% o ±1.0% Rango 1:10; 1:20; 1:30 Material del instrumento Cuerpo: 304 SS; impulsor: ABS anticorrosivo o aleación de aluminio de alta calidad; Indicador: aluminio fundido Temperatura media (℃) -30 ℃ ~ +80°C Condiciones ambientales Temperatura: -20℃~+60℃, Humedad 5% ~ 90%, Presión atmosférica 86 ~ 106 KPa Señal de salida Sensor: señal de frecuencia de pulso, nivel bajo menos de 0.8V, nivel alto más de 8V Transmisor: señal de corriente CC de 4-20 mA de dos hilos Fuente de alimentación Sensor: +24V DC Transmisor +24V DC Local indication type: built-in 3V lithium cell Línea de transmisión de señal STVPV3×0.3 (3 cables), 2×0.3 (2 cables) Distancia de transmisión No más de 1000 m Interfaz de línea de señal M20×1.5(F) A prueba de explosiones ExdIIBT6 Protección del recinto IP65 Modelos disponibles Modelo KTFG DN Diámetro de tubería KTFG-25 25mm KTFG-32 32mm KTFG-40 40mm KTFG-50 50mm KTFG-65 65mm KTFG-80 80mm KTFG-100 100mm KTFG-125 125mm KTFG-150 150mm KTFG-200 200mm KTFG-300 300mm
