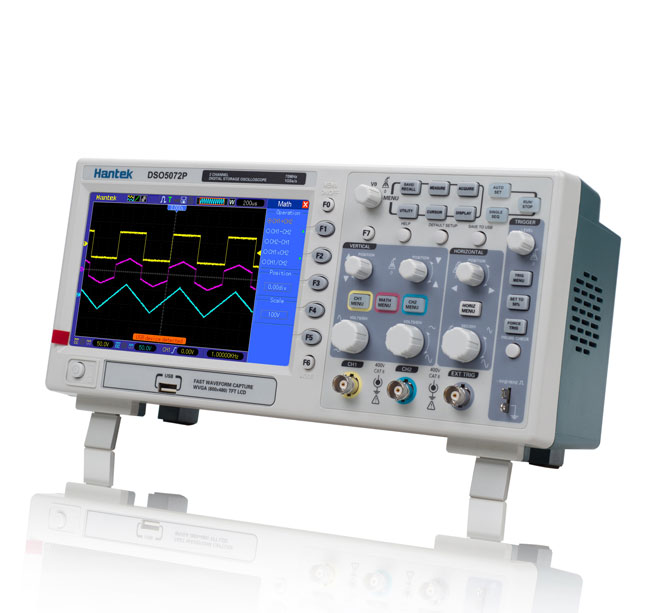

Especificaciones técnicas Anchos de banda de 70 MHz Velocidad de muestreo en tiempo real de 1GSa / s Pantalla a color grande (7.0 pulgadas), WVGA (800×480) Registro de longitud hasta 40K Modo disparador: ancho / ancho de pulso / línea seleccionable video / slop / overtime, etc. Conectividad host y dispositivo USB, estándar Múltiples mediciones automáticas Cuatro funciones matemáticas, incluido el estándar FFT Proporciona software para análisis de PC en tiempo real VGA opcional Modelo DSO5072P Adquisición de datos Tasa de muestreo Muestreo a tiempo real: 1GS/s Modos de adquisición Normal Solo datos normales Detección de picos Captura de falla de alta frecuencia y aleatoria Promedio Promedio de forma de onda, seleccionable 4,8,16,32,64,128 Entradas Acoplamientos de entrada AC, DC, GND Impedancia de entrada 1MΩ±2% ‖20pF±3pF Atenuación de sonda 1X, 10X Factor de atenuación de sonda soportado 1X, 10X, 100X, 1000X Máximo voltaje de entrada CAT I y CAT II: 300VRMS (10 ×), Categoría de instalación; CAT III: 150VRMS (1x); Categoría de instalación II: reducción a 20 dB / década por encima de 100kHz a 13V de CA pico a 3MHz * y superior. Para formas de onda no sinusoidales, el valor máximo debe ser inferior a 450V. La excursión por encima de 300V debe ser de menos de 100ms de duración. El nivel de señal RMS, incluidos todos los componentes de CC eliminados a través del acoplamiento de CA, debe limitarse a 300V. Si se exceden estos valores, se puede dañar el osciloscopio. Sistema horizontal Rango de la tase de muestreo 500MS/s–1GS/s Interpolación de forma de onda (sin x)/x Longitud de registro 40K Rango SEC/DIV 4ns/div a 40s/div Frecuencia de muestreo y precisión del tiempo de retardo ± 50ppm (en cualquier intervalo de tiempo ≥1ms) Rango de posición 20ns/div a 80us/div; (-8div x s/div) a 40ms; 200us/div a 40s/div; (-8div x s/div) a 400s Precisión de medición del tiempo delta (ancho de banda completo) Disparo único, modo Normal: ± (1 intervalo de muestra +100 ppm × lectura + 0.6ns); > 16 promedios: ± (1 intervalo de muestra + 100 ppm × lectura + 0.4ns); Intervalo de muestra = s / div ÷ 200 Sistema vertical Resolución vertical Resolución de 8 bits, todos los canales muestreados simultáneamente Rango de posición 2mV/div a 10V/div Ancho de banda 70MHz Tiempo de subida en BNC (típico) 5ns Ancho de banda analógico en los modos Normal y Promedio en BNC o con sonda, acoplado a DC 2mV/div a 20mV/div, ±400mV; 50mV/div a 200mV/div, ±2V 500mV/div a 2V/div, ±40V; 5V/div, ±50V Matemáticas +, -, *, /, FFT FFT Ventanas: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 puntos de muestra Límite de ancho de banda 20MHz Respuesta de baja frecuencia (-3db) ≤10Hz at BNC Precisión de Ganancia DC ± 3% para el modo de adquisición Normal o Promedio, 5V / div a 10mV / div; ± 4% para el modo de adquisición Normal o Promedio, 5mV / div a 2mV / div Precisión de medición de DC, modo de adquisición promedio Cuando el desplazamiento vertical es cero, y N ≥16: ± (3% × lectura + 0.1div + 1mV) solo se selecciona 10mV / div o mayor; Cuando el desplazamiento vertical no es cero, y N≥16: ± [3% × (lectura + posición vertical) + 1% de posición vertical + 0.2div]; Agregue 2mV para configuraciones de 2mV / div a 200mV / div; agregue 50mV para configuraciones de 200mV / div a 5V / div Repetibilidad de medición voltios, modo de adquisición promedio Delta voltios entre dos promedios cualquiera de ≥16 formas de onda adquiridas bajo la misma configuración y condiciones ambientales. Sistema de disparo Tipos de disparo Edge, Video, Pulse, Slope, Over time, Alternativo Fuente de disparo CH1, CH2, EXT, EXT/5, AC Line Modo de disparo Auto, Normal, Single Tipo de acoplamiento DC, AC, Noise Reject, HF Reject, LF Reject Sensibilidad del gatillo (Tipo de disparador por flancos) DC (CH1, CH2): 1div de DC a 10MHz; 1.5div de 10MHz a 100MHz; 2div de 100MHz a Completo; DC (EXT): 200 mV de CC a 100MHz; 350 mV de 100MHz a 200MHz; DC (EXT / 5): 1V de CC a 100MHz, 1.75V de 100MHz a 200MHz; AC: atenúa las señales por debajo de 10Hz; Rechazo de HF: atenúa las señales por encima de 80 kHz Rechazo LF: Igual que los límites acoplados a CC para frecuencias superiores a 150 kHz; atenúa las señales por debajo de 150 kHz Rango de disparo CH1 / CH2: ± 8 divisiones desde el centro de la pantalla; EXT: ± 1.2V; EXT / 5: ± 6V Precisión del nivel de activación (típica) La precisión es para señales que tienen tiempos de subida y caída ≥20ns CH1 / CH2: 0.2div × volts / div dentro de ± 4 divisiones desde el centro de la pantalla; EXT: ± (6% de ajuste + 40mV); EXT / 5: ± (6% de ajuste + 200 mV); Establecer nivel al 50% (típico) Funciona con señales de entrada ≥50Hz Disparo alternativo Disparo en CH1 Disparador interno: borde, ancho de pulso, video, pendiente Disparo en CH2 Disparador interno: borde, ancho de pulso, video, pendiente Frecuencia de disparo Resolución de lectura 6 dígitos Precisión (típica) ± 30 ppm (incluidos todos los errores de referencia de frecuencia y ± 1 errores de conteo) Rango de frecuencia AC acoplado, desde 4Hz de mínimo a ancho de banda nominal Fuente de la señal Modos de pulso de ancho o Trigger de borde: todas las fuentes de disparo disponibles El contador de frecuencia mide la fuente de disparo en todo momento, incluso cuando la adquisición del osciloscopio se detiene debido a cambios en el estado de ejecución, o la adquisición de un evento de disparo único se ha completado. Modo disparador de ancho de pulso: el osciloscopio cuenta pulsos de magnitud significativa dentro de la ventana de medición 1s que califican como eventos activables, como impulsos estrechos en un tren de pulsos PWM si se establece en modo <y el ancho se establece en un tiempo relativamente pequeño. Modo de disparo de borde: el osciloscopio cuenta todos los bordes de suficiente magnitud y polaridad correcta. Modo de activación de video: el contador de frecuencia no funciona. Medición Medición del cursor Diferencia de voltaje entre cursores: △ V Diferencia de tiempo entre cursores: △ T Recíproco de △ T en Hertz (1 / △ T) Medición automática Frecuencia, Periodo, Media, Pk-Pk, Cycli RMS, Mínimo, Máximo, Tiempo de subida, Tiempo de caída, + Ancho de pulso, Ancho de pulso, Retraso1-2Aceleración, Retraso1-2Fiesta, + Servicio, -Duty, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Preiod Mean, Preyo RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF Pantalla Tipo de pantalla 7 pulgadas 64K color TFT (cristal líquido diagonal) Resolución de pantalla 800 x 480 pixeles Contraste de pantalla Ajustable (16 marchas) con la barra de progreso Compensación de salida de sonda Voltaje de salida (típico) Aprox. 5Vpp en ≥1MΩ de carga Frecuencia (típica) 1kHz Fuente de poder Voltaje de suministro 100-120VACRMS(±10%), 45Hz a 440Hz, CATⅡ 120-240VACRMS(±10%), 45Hz a 66Hz, CATⅡ Consumo de energía <30W Fusible 2A, T rating, 250V Ambiente Temperatura Operativo: 32℉ a 122℉ (0℃ a 50℃); No operativo: -40℉ a 159.8℉ (-40℃ a +71℃) Método de enfriamiento Convección Humedad + 104 ℉ o menos (+ 40 ℃ o menos): ≤90% de humedad relativa; 106 ℉ a 122 ℉ (+ 41 ℃ a 50 ℃): ≤60% de humedad relativa Altitud Operativo: Hasta 3,000m (10,000 pies); No operativo: Hasta15,000m(50,000 pies) Características físicas Tamaño Largo 385 mm, ancho 200 mm, altura 245 mm Peso 3.5KG (con embalaje); 2.08 kg (sin embalaje)
